主要零件材料
| 零件名称 | 材料 |
| 填料 | 灰铸铁、铸钢、不锈钢、内衬F46，F3 |
| 阀体 | 灰铸铁、铸钢、不锈钢、内衬F46，F3 |
| 塞子 | 灰铸铁、铸钢、不锈钢 |
| 阀盖 | F4 |
| 技术规范 | |
| 设计和制造 | GB12240 |
| 结构长度 | GB12221 |
| 法兰尺寸 | JB/T79-78 GB9113.1-26 |
| 压力试验 | GB/T13927 |
| 驱动方式 | 手动、蜗轮、电动、气动 |

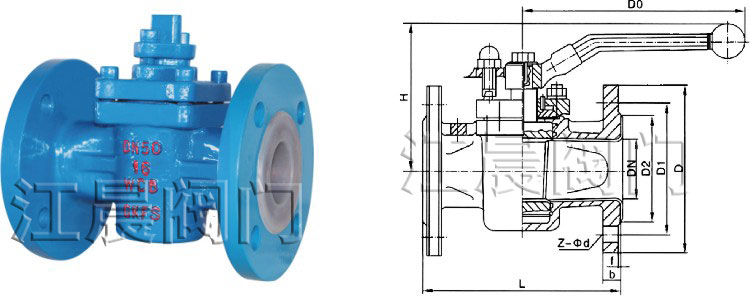

外形尺寸、连接尺寸及重量
| 公称通径 DN(mm) | PN1.0(MPa)主要尺寸 | 参考值 | |||||||
| L | D | D1 | D2 | f | b | z-Φd | Do | H | |
| 20 | 150 | 150 | 75 | 50 | 3 | 14 | 4-14 | 160 | 95 |
| 25 | 160 | 115 | 85 | 65 | 3 | 14 | 4-14 | 160 | 98 |
| 32 | 170 | 135 | 100 | 70 | 3 | 16 | 4-18 | 220 | 113 |
| 40 | 180 | 145 | 110 | 80 | 3 | 18 | 4-18 | 250 | 135 |
| 50 | 210 | 160 | 125 | 100 | 3 | 20 | 4-18 | 250 | 140 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-18 | 300 | 145 |
| 80 | 250 | 195 | 160 | 135 | 3.5 | 22 | 4-18 | 330 | 205 |
| 100 | 275 | 215 | 180 | 155 | 4 | 24 | 8-18 | 350 | 240 |
| 125 | 310 | 245 | 210 | 185 | 4 | 26 | 8-18 | 400 | 260 |
| 150 | 350 | 280 | 240 | 210 | 4 | 28 | 8-23 | 600 | 290 |
| 200 | 457 | 335 | 295 | 265 | 4.5 | 30 | 8-23 | 800 | 330 |
| 250 | 533 | 390 | 350 | 320 | 4.5 | 32 | 12-23 | 900 | 380 |
