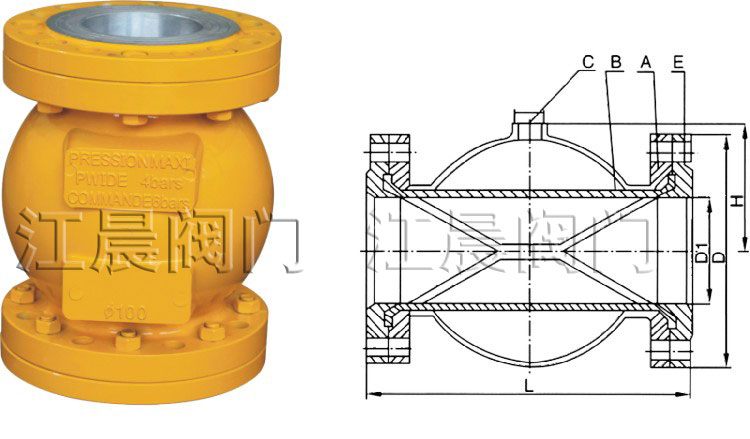

A、阀体
B、橡胶管套
C、控制流体(水或气)入口
E、连接法兰
手动/自动控制：外加三通手动阀或三通电磁阀控
制压缩空气或压力水进入阀体
特点
1、无压力损失、无堵塞、无泄露、防水撞冲击。
2、特别适用于含颗粒的液-固及气-固二相流。
3、橡胶管套带有纤维增强结构，耐磨、抗疲劳。
适用介质：水、泥浆、矿渣、腐蚀性等
阀体材质：铝合金(其他材质也可订做)
内衬材料：天然橡胶、三元乙丙胶、硅胶等也可定做
| 口径 | DN25~200 | DN250~300 |
| 工作压力 | Max4bar | Max3bar |
| 控制压力 | Max6bar | Max4.5bar |
| 最大压差 | 3bar | Max3bar |
主要连接尺寸
| 公称压力 (MPa) | 主要连接尺寸及外形尺寸 | |||||
| 总长(L) | 法兰外径D | 孔距D1 | D2 | b | Z-d | |
| 50 | 180 | 160 | 125 | 100 | 18 | 4-18 |
| 65 | 180 | 180 | 145 | 120 | 18 | 4-18 |
| 80 | 220 | 195 | 160 | 135 | 18 | 4-18 |
| 100 | 276 | 215 | 180 | 155 | 18 | 8-18 |
| 125 | 345 | 245 | 210 | 185 | 18 | 8-18 |
| 150 | 414 | 280 | 240 | 210 | 20 | 8-23 |
| 200 | 550 | 335 | 265 | 295 | 23 | 8-23 |
| 250 | 680 | 390 | 350 | 350 | 25 | 12-23 |
