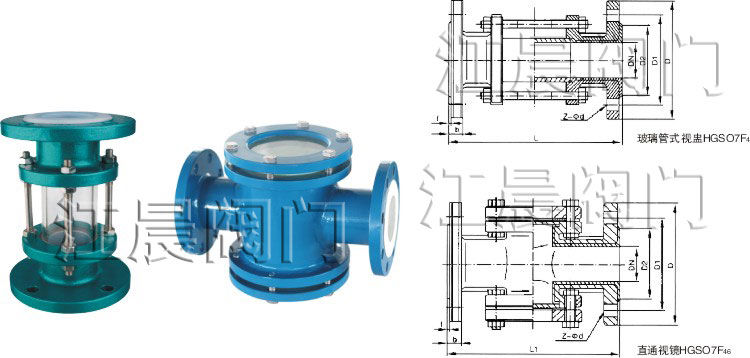

HGSO7衬氟视镜

HGSO7衬氟视镜

技术咨询在线询价

上一个：[ GL41F46，Y型衬氟过滤器 ] 下一个：[ZJHPF46气动衬氟单座调节阀]

产品参数

技术标准

法兰连接尺寸	GB/T9113.1-2000 ASME 16.5a
公称压力	0.6、1.0、1.6、2.5MPa Class 150
适用压力	PN≤2.5MPa，工作压力工作温度视衬里材料

基本型号

HGSO7F4-126管式	HGSO7F46-126管式
HGSO7F4-101直通	HGSO7F46-101直通
HGSO7F4-115三通	HGSO7F46-115三通

主要零部件材料

零件名称	碳钢	不锈钢
零件名称	C	P	R	PL	RL
壳体	WCB	CF8	CF8M	CF3	CF3M
玻璃	硼硅玻璃、钢化玻璃、石英玻璃
内衬材料	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)
垫片	PTFE(聚四氟乙烯)
螺栓	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

外形尺寸、连接尺寸及重量

公称通径		主要尺寸
公称通径		L	L1	D	D1	D2	f	B	Z-d	D	D1	D2	f	B	Z-d	H
DN (mm)	NPS (inch)	PN0.6MPa								PN1.0MPa
15	1/2	200	200	80	55	40	3	14	4-12	95	65	45	3	15	4-14	160
20	3/4	200	200	90	65	50	3	16	4-12	105	75	55	3	17	4-14	160
25	1	250	230	100	75	60	3	16	4-12	115	85	65	3	17	4-14	200
32	1 1/4	250	230	120	90	70	3	17	4-14	140	100	75	3	19	4-18	200
40	1 1/2	250	230	130	100	80	3	17	4-14	150	110	85	3	19	4-18	200
50	2	250	230	140	110	90	3	17	4-14	165	125	100	3	21	4-18	200
65	2 1/2	250	240	160	130	110	3.5	17	4-14	185	145	120	3.5	23	8-18	220
80	3	250	240	190	150	125	3.5	19	4-18	200	160	135	3.5	25	8-18	220
100	4	250	240	210	170	145	3.5	20	4-18	220	190	155	3.5	25	8-22	220
125	5	300	250	240	200	175	4	20	8-18	250	220	185	4	28	8-26	240
150	6	300	300	265	225	200	4	22	8-18	285	250	210	4	30	8-26	300
200	8	300	350	320	280	255	4.5	24	8-18	340	310	275	4.5	32	12-26	300
PN1.6MPa										Class 150
15	1/2	200	200	95	65	45	3	15	4-14	89	60.5	35	3	15	4-15	160
20	3/4	200	200	105	75	55	3	17	4-14	98	70	43	3	15	4-15	160
25	1	250	230	115	85	65	3	17	4-14	108	79.5	51	3	15	4-15	200
32	1 1/4	250	230	140	100	75	3	19	4-18	117	89	64	3	15	4-15	200
40	1 1/2	250	230	150	110	85	3	19	4-18	127	98.5	73	3	16	4-15	200
50	2	250	230	165	125	100	3	21	4-18	152	120.5	92	3	17	4-19	200
65	2 1/2	250	240	185	145	120	3.5	21	4-18	178	139.5	105	3.5	19	4-19	220
80	3	250	240	200	160	135	3.5	22	8-18	190	152.5	127	3.5	20	4-19	220
100	4	250	240	220	180	155	3.5	23	8-18	229	190.5	157	3.5	24	8-19	220
125	5	300	250	250	210	185	4	247	8-18	254	216	186	4	25	8-22	240
150	6	300	300	285	240	210	4	26	8-23	279	241.5	216	4	27	8-22	300
200	8	300	300	340	295	265	4.5	26	12-23	343	298.5	270	4.5	30	8-22	300
