概述

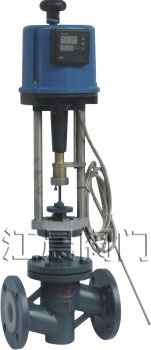

自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
结构与原理
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
技术参数
| 公称通径DN mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| 阀座直径d mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 2 | 3 | 4.4 | 6.5 | 10 | 18 | 25 | 40 | 65 | 100 | 150 | 230 | 350 | 540 |
| 行程mm | 10 | 16 | 25 | 40 | 60 | |||||||||
| 公称压力PN MPa | 1.6, 4.0, 6.4(低温：0.6) | |||||||||||||
| 介质温度℃ | 软密封：-4〜+150℃，硬密封：常温型-25〜+200℃,中温型-40〜+450℃，低温型号-60〜-250℃ | |||||||||||||
| 流量特性 | 快开式(平板） | |||||||||||||
| 阀体材质 | ZG230-450, ZG1Cr18Ni9Ti, ZG0Cr17Ni12Mo2Ti | |||||||||||||
| 阀芯材质 | ZG2Cr18Ni9 0Cr17Ni12Mo2Ti | |||||||||||||
| 阀座材质 | 软密封：聚四氟乙烯，强化聚四氟乙烯；硬密封：1Cr18Ni9 0Cr17Ni12Mo2Ti | |||||||||||||
| 法兰标准 | 铸钢法兰：PN1.6 JB82-59，PN4.0, 6.4 JB79-59 | |||||||||||||
| 法兰型式 | 法兰密封面型是：按JB77-59, PN4.0, 6.4为凹面密封 | |||||||||||||
| 气源压力MPa | 0.5MPa | |||||||||||||
| 配用执行器 | ZSP系列单作用活塞式气动执行器 | |||||||||||||
| 环境温度℃ | -25~+60℃ | |||||||||||||
| 允许泄漏量L/h | 软密封：基本零泄露，硬密封：符合GBTT4213-92、IV级以上 | |||||||||||||
| 标准涂层色 | 深兰色喷塑 | |||||||||||||
| 选购附件 | 空气过滤、稳压、油雾三联件，电磁阀、管接头件及配对法兰盘等 | |||||||||||||
安装尺寸
| 公称通径DN(mm) | AxB | L | H1 | H2 | |||
| PN1.6 | PN4.0 | PN6.4 | 常温型 | 热片型 | |||
| 25 | 230x460 | 185 | 190 | 200 | 670 | 820 | 104 |
| 32 | 200 | 210 | 210 | 673 | 823 | 107 | |
| 40 | 220 | 230 | 235 | 693 | 843 | 126 | |
| 50 | 250 | 255 | 265 | 698 | 848 | 131 | |
| 65 | 275 | 285 | 295 | 799 | 959 | 175 | |
| 80 | 230x530 | 300 | 310 | 320 | 809 | 969 | 190 |
| 100 | 350 | 355 | 370 | 821 | 981 | 202 | |
| 125 | 410 | 425 | 440 | 872 | 1087 | 250 | |
| 150 | 450 | 460 | 475 | 882 | 1097 | 260 | |
| 200 | 260x630 | 550 | 560 | 570 | 924 | 1139 | 302 |
| 250 | 670 | 660 | 670 | 1156 | 1368 | 422 | |
| 300 | 740 | 785 | 800 | 1215 | 1427 | 484 | |
